500 kW waterkrachtturbine micro turbine generator watergenerator

Fundamentele technische specificaties en belangrijkste parameters:

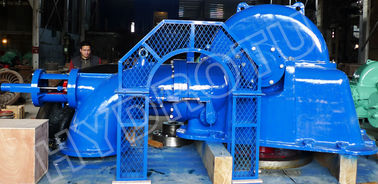

Deze machine is een horizontale as turgoturbine met één spuitstuk en één spuitstuk.

3.1 Hoofdstuk van de turbine

Het hoofdstuk van de turbine omvat een draaiend deel (werkende deel), een lagersamenstelling en een behuizing.

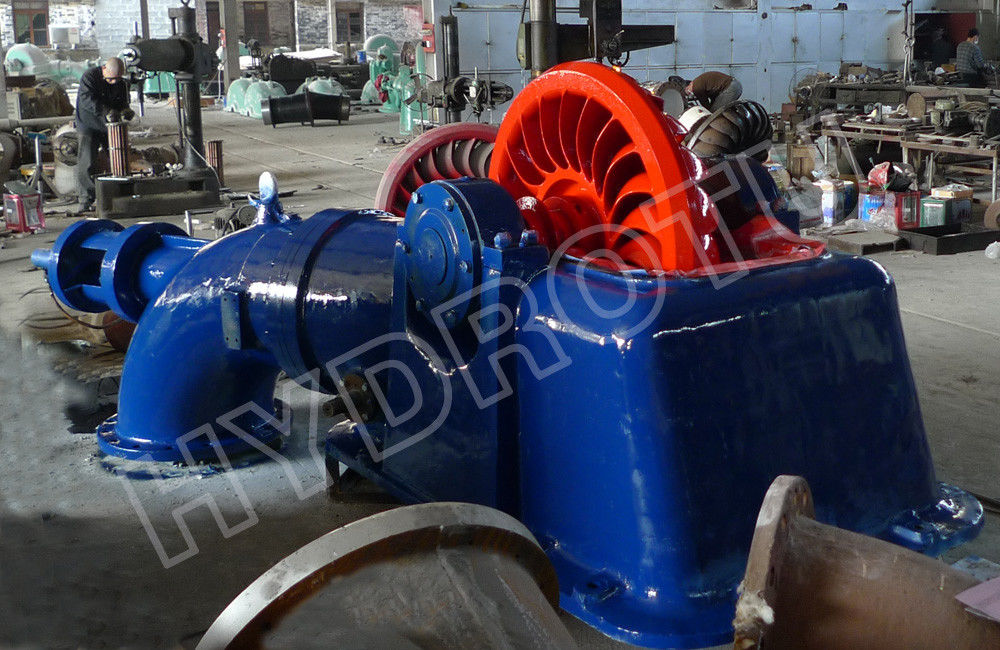

3.1.1 Het draaiende deel bestaat uit de loop, hoofdas, vliegwiel, waterdeflector enz.

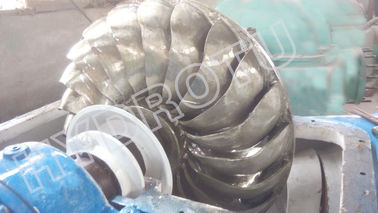

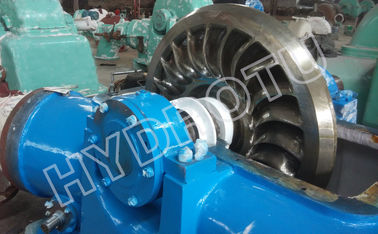

De loop is het belangrijkste onderdeel van de turbine. Het heeft invloed op de eigenschappen van de turbine. De loop bestaat uit vlies, de knoop en de buitenste ring van de loop.De vorm van de blaas is drie-dimensionale camberDe buitenste ring wordt aangebracht om de loper te versterken en het verlies van wind te verminderen.

De platte sleutel tussen de loop en de hoofdas geplaatst om het lopend koppel over te dragen. De elastische koppeling is aan het einde van de hoofdas gemonteerd.Het einde van de hoofdas en het gat van de koppeling zijn bevestigd en overgedragen het lopende koppel door de vliegtuig sleutel.

De waterdeflector wordt gebruikt om te beschermen tegen lekken vanuit de as.

3.1.2 Lagersamenstelling omvat rollende lagers, lagersitplekken en lagerschijven, enz.

De turbine heeft rollende lagers om de efficiëntie te vergroten en de constructie te vereenvoudigen, de fabricage te vergemakkelijken, de kosten te verlagen en het onderhoud gemakkelijk te maken.

Lagers met rollend lager worden op de behuizing van het lichaam gemonteerd en er met een taperpin aan bevestigd.

De lagers gesmeerd met natrium-calciumvet in auto koeling.

3.2 Het leidingsapparaat omvat het deel van het inlaatmechanisme, het hydraulische (of drukolie) verbindingsdeel.

3.2.1 Het leidingsapparaat

Het geleidingsapparaat bestaat uit een inlaatpijp, naald, spuitstuk, geleidingssteun en balancerende zuiger, naaldstam en bronzen geleidingsbuis, daarnaast zijn er o-ringen,zegelklier en naaldstaaf enz..

De inlaatpijp leidt de waterstroom onder druk naar het spuitstuk via de geleidingssteun die wordt gebruikt om de naaldstam te ondersteunen om tegen een draaikolk te zorgen.De klep speelt echter een rol van afsluiten en van transformeren energie in impuls turbine. De waterstroom onder druk komt het mondstuk binnen. Vervolgens wordt de snelheid van de waterstroom snel verhoogd aan het puntje van het mondstuk en wordt de waterstroom gevormd tot een straal die in de vliesjes van de loper wordt geïnjecteerd.Dus de drukenergie van de stroom verandert in snelheidsenergie en de loper doet een werkDe opening van de spuit moet worden geregeld door middel van een besturingsmechanisme voor de spuit, bestaande uit een distributieventiel, de servomotor van de naald en een combinatiemechanisme.

The discharge outlet section of nozzle shall be changed after the piston of the needle servomotor with the combination mechanism and for adjusting the discharge flow according to the change of network load. Er is een balancerende zuiger in het besturingsmechanisme van het spuitstuk om de op de naald uitgeoefende axiale hydraulische stuwkracht te balanceren, zodat het gemakkelijk kan werken.

d op de inlaatpijp is een andere van de twee steunpunten voor de naaldstam. There is an o-ring and packing gland on the support of the end guide bearing in order to seal with o-ring and to scrape filth on the all sliding surfaces of with the packing gland except glancing o-ringDe O-ring is dus beschermd tegen water en goed werk. Er is een gat in de buurt van de leiding in de pijp voor het inspecteren en reinigen van puin, zoals gras en takken.

3.2.2 Het hydraulische (of drukolie) mechanisme en de verbindingshouder omvatten het distributieventiel, de naaldservomotor en een verbindingshouder, alsmede de handwielhouder.

De verdelingsklep en de naaldservomotor bestaan hoofdzakelijk uit een cilinder, een zuiger enz.De zuiger van de distributie klep is een schakelaar waar de weg van de druk olie naar de servomotor moet worden geregeldEr zijn twee verstikkingskleppen aan de inlaat en de uitlaat in de servomotor om de olie stroom te regelen.De zuiger van het distributieventiel moet gestreept zijn op de weg van de drukolie naar de servomotor wanneer de nul in stilstand en normale werking is..

De distributie van de klep moet worden gecontroleerd door de herstelling gebeuren op hetzelfde moment, dus zet de inlaat en de uitlaat van de olie weg op de servomotor,vervolgens wordt de oliedruk in de servomotorcilinder door middel van een versnellingsklep gestoken en wordt de zuiger van de servomotor aangedreven;Vervolgens moet de naaldstang worden verplaatst en moet de spuitstuk openstelling worden gewijzigd om het evenwicht tussen de belasting van de eenheid en de uitgang van de eenheid te behouden.Op dit moment moet de zuiger van de servomotor worden vernieuwd tot een evenwichtige middellange positie (om de olieinlaat en -uitlaat op de servomotor te sluiten), dan wordt de eenheid normaal in bedrijf gehouden.

De snelheid van de zuiger van de servomotor kan worden gewijzigd door de versnellingsklep voor het opladen van de sluitingstijd van de naald.Het schakelaar van het versnellingsklep moet worden ingesteld om de sluitingstijd van de naald in overeenstemming te brengen met de parameter, dat is berekend voor het regelen van de garantie.

De verbindingshouder wordt gebruikt voor de aansluiting van de servomotor en de inlaatpijp.

3.3 Onderdeel van de leidingen
