Hoogwaardige Turgo-waterturbine voor waterkrachtproject met middelgrote capaciteit

DeTurbo-turbineis een waterturbine van het impulstype die is ontworpen voor toepassingen met een middelgrote kop (meestal 50×250 meter) en een hogere doorstroming in vergelijking met het Pelton-wiel.De structuur is geoptimaliseerd voor efficiënte energieomzetting door waterstralen in een hoek over de lopersbladen te richtenHieronder vindt u een gedetailleerde verdeling van de belangrijkste componenten en hun functies:

1.Renner

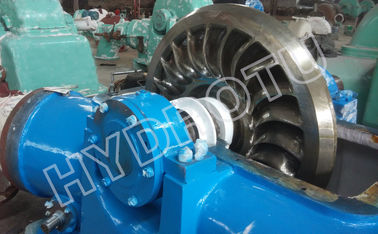

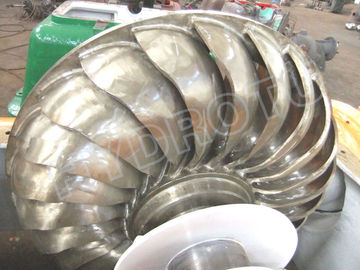

• Beschrijving: De roterende eenheid met gebogenemmers(bladen) radial rond een centrale knooppunt.

• Functie: vangt kinetische energie op van hoge snelheid waterstralen. De emmers zijn zo gevormd dat water aan de ene kant in een hoek (15°20°) binnenkomt en aan de andere kant uitkomt,het minimaliseren van storingen en het mogelijk maken van continue rotatie.

• Materiaal: Meestal van roestvrij staal (bv. CA6NM) voor duurzaamheid tegen erosie en cavitatie.

• 2.Spuitstuk en spitsklep

•

• Deeltjes: Verandert onder druk geplaatst water in een snelle straal gericht op de hardloper.

• Spitsklep: Een kegelvormige naald in het mondstuk die de grootte van de straal aanpast om de waterstroom en het vermogen zonder drukverlies te regelen.

• Functie: zorgt voor nauwkeurige controle over de snelheid en het volume van de straal.

• 3.Hoesjes

• BeschrijvingEen robuuste behuizing omringt de loop en het mondstuk.

• Functie: Beschermt interne onderdelen, bevat spatwater en stuurt afvalwater naar de staart.

•

• 4.Schacht en lagers

• Schacht: Verbindt de loopmachine met de generator en zendt mechanische energie over.

• Lagers: Ondersteunen van de as, waardoor wrijving wordt verminderd en een soepele rotatie mogelijk is.

•

• 5.Bremsysteem

• Functie: Stopt de turbine veilig tijdens noodgevallen of onderhoud.

• 6.De gouverneur

• Functie: Automatisch instelt de spitsklep of deflector om een constante rotatiesnelheid onder verschillende belastingen te behouden, waardoor stabiliteit en efficiëntie worden gewaarborgd.

•

• Belangrijkste ontwerpkenmerken

• Interactie met hoekstraal: Water komt aan de ene kant in emmers en komt aan de andere kant uit, waardoor er een hogere stroom en een compacter stroomafvoer mogelijk is dan bij Pelton-turbines.

• Multi-jet-capaciteit: Sommige Turgo-turbines gebruiken meerdere sproeiers om het vermogen te verhogen, hoewel single-jet ontwerpen vaker voorkomen.

• Toepassingen

• Ideaal voormet een middellop, met een hoge stroomwaterkrachtcentrales, zoals berggebieden of irrigatienetwerken.

• Geschikt voor gedecentraliseerde energiesystemen vanwege de aanpassingsvermogen voor een reeks stroomomstandigheden.

• Vergelijking met Pelton Turbines

• Beheer van de stroom: Turgo biedt plaats aan hogere doorstromen vanwege de tweerichtingswaterafvoer.

• Grootte: Kleine loopdiameter voor gelijkwaardig vermogen, ruimte- en kostenvoordelen.

• Hoofdbereik: Optimaal voor middelgrote koppen (50­250 m), terwijl Pelton uitblinkt in zeer hoge koppen (> 250 m).

• De Turgo-turbine's innovatieve emmerontwerp en structurele efficiëntie maken het tot een veelzijdige oplossing voor duurzame waterkrachtprojecten.en operationele flexibiliteit.

• Efficiëntie: Lijktjes lager piekrendement dan Pelton wielen, maar presteert beter onder variabele stroomomstandigheden.

•
•

• Het verschil tussen Pelton turbine en Turgo turbine

Turgoturbines zijn een soort impulsturbine, vergelijkbaar met Pelton wielen maar met een aantal verschillen.Dus het water wordt naar de turbinebladen of emmers geleid., en de impuls van het water zorgt ervoor dat de turbine draait.

De belangrijkste verschil is de manier waarop de waterstraal de emmers raakt.aan beide zijden uitgaandeMaar Turgo-turbines hebben een ander ontwerp, waarbij de straal de emmers in een hoek raakt, waardoor het water aan de ene kant binnenkomt en aan de andere kant eruit komt.Dit kan zorgen voor hogere doorstroming of verschillende hoofdhoogtes.

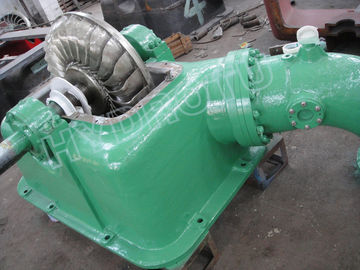

De structuur van een Turgo-turbine. Eerst is er de loop, dat is het draaiende deel. De loop heeft emmers of messen om zich heen.Deze emmers zijn gevormd om de waterstraal efficiënt te vangenDe spuitstuk is belangrijk omdat hij de stroom en snelheid van de waterstraal regelt.Het omhulsel zou de loper omringen en de waterstroom richten.Er is ook een spitsklep of een stroomregelaar om de hoeveelheid water die door het mondstuk stroomt aan te passen.overdracht van de mechanische energieLagers zouden de as ondersteunen, en er zou een remsysteem kunnen zijn om de turbine te stoppen indien nodig.

De emmers in Turgo-turbines verschillen van die van Pelton: ze zijn zo ontworpen dat het water aan de ene kant binnenkomt en aan de andere kant uitkomt.Dit stelt de turbine in staat om een groter volume water te verwerken in vergelijking met PeltonDe Turgo-turbines zijn meestal geschikt voor hoge kop, lage stroom, terwijl de Turgo een beetje meer stroom kan verwerken.De hoek waarmee de straal de emmers raakt moet worden geoptimaliseerd voor efficiëntie.

Ook moeten de gebruikte materialen sterk zijn om de hoge snelheid van de waterstraal te weerstaan.Het mondstuk kan een speer hebben die kan bewegen in en uit om de grootte van de straal aan te passenDe behuizing hoeft geen hoge druk te weerstaan omdat het een impulsturbine is; het water is op atmosferische druk na het verlaten van de spuitstuk.Maar het moet stevig zijn om de onderdelen te beschermen en het water weg te leiden nadat het uit de emmers is gekomen.

Turgo-turbines worden gebruikt in waterkrachtcentrales met een gemiddelde hoogte, meestal tussen de 50 en 250 meter.die hen geschikt maakt voor bepaalde waterkrachtprojectenHun efficiëntie is goed over een scala van stroomomstandigheden, wat een pluspunt is.
